產品特征

• 5.8GHz頻段，抗干擾力強

• 高通560MHz主頻 工業級CPU

• 300Mbps傳輸速率

• 3公里遠距離傳輸

• 內置PA，信號強勁，高速傳輸

• 符合IEEE802.11a/n標準

• 內置11dBi增益天線，傳輸接收率廣

• 自動調整傳輸距離，避免同頻干擾

• 信號指示燈可輔助調節設備角度對準

• 具備路由 、AP、中繼、網橋等多種工作模式

• 精巧造型，工程用更靈活

• 戶外安裝便捷，易拆易用

• 戶外安全防護，風霜雨雪天氣環境也適用

• 旋轉支架更方便

產品規格

硬件規格	高通Qualcomm AR9344 560Mhz主頻 CPU 內存：64MB 閃存：8MB 功放芯片：SKY85735
天線規格	11dBi 5.8GHz天線
無線標準	支持IEEE802.11a/an標準
射頻參數	最大發射功率：200mW（23dBm） 最大接收靈敏度：-96dBm 工作頻率：802.11a/an : 5.180GHz-5.825GHz
調制技術	DSSS : DBPSK@1Mbps、DQPSK@2Mbps、CCK@5.5/11Mbps OFDM : BPSK@6/9Mbps、QPSK@12/18Mbps、16-QAM@24Mbps、64-QAM@48/54Mbps MIMO-OFDM：MCS 0-15
無線速率	5.8GHz：300Mbps
物理接口	1個10/100Mbps WAN RJ45以太網端口 1個10/100Mbps  LAN RJ45以太網端口 1個RESET按鈕
指示燈	8個指示燈：分別為：電源、WAN、LAN、WIFI、信號強度（1-4格）
電源	9-24V POE供電
最大功耗	<8W
防護等級	2KV 雷電防護 IP65等級
MTBF	>250000H
安裝方式	抱桿式安裝
外殼	進口ABS材質，塑料外殼
物理特性	外型尺寸：165*95*51mm 重量：156g
使用環境	工作溫度：-30℃～65℃ 存儲溫度：-50℃～75℃ 工作濕度：10%～90%RH 不凝結 存儲濕度：5%～90%RH 不凝結

產品規格

MX5011B-DE29 是一款支持 IEEE 802.11an/ac 協議的室外遠距離無線網橋，最遠傳輸距離 20km，支持 MIMO 2*2 標準，最高速率 867Mbps。 能夠支持 WDS 接入點/WDS 客戶端等多種無線模式，滿足不同的應用需求，支持千兆以太網口，靈活適用于不同的網絡接入方案。支持點對點，點對多點組網，能夠有效解決點對多點網絡下的網絡沖突和隱藏節點問題，大幅提升整體網絡性能，提供穩定無
線信號傳輸，確?？蛻粝硎芊€(wěn)定、高質量、便捷的無線網絡服務。

MX5011B-DE29 能夠為客戶提供穩定無線信號傳輸，確?？蛻粝硎芊€(wěn)定、高質量、便捷的無線網絡服務。產品融合了多項業界領先的核心成 果，確保多種場景下穩定、可靠傳輸及高吞吐量性能表現。適用于農村 WISP，森林防火，固邊工程等應用場景。產品結構設計充分考慮到惡劣環境下的應用，設計符合 IP68 標準，采用外置高增益拋物面定向天線，是工業級無線基站網橋設備的理想選擇。

產品特征

• 支持 IEEE 802.11a/n/ac 標準

• 最高傳輸速率 867Mbps

• 支持智能 QoS 功能，通過強大的報文識別、優先級設定、優先級調度功能，實現語音、視頻、或指定報文的優先傳輸，滿足多種業務需求

• 系統支持主備雙固件切換，雙固件分區自動同步備份、系統故障自動檢測切換，增強設備穩定性，實現系統故障自動恢復功能

• 支持網頁管理，使得設備的安裝維護更加便捷

• 支持 802.3af 協議（POE）

• 支持桿架式安裝，水平、垂直角度可調節

• 支持千兆以太網口/SFP，適應多類型網絡接入

• 防護等級達到 IP68，適應多種環境

        *無線控制器需要另行購買

產品規格

硬件規格	外殼	金屬+PC
	主機尺寸	262mm*194mm*72mm
	凈重	1450g
	安裝方式	抱桿架式安裝
	防護等級	IP68
	天線尺寸	Φ600mm
	天線增益	29dBi
	天線類型	外置定向天線
	傳輸距離	0～20km
	供電方式	48V 0.5A POE
	最大功耗(W)	12W
	最大發射功率	27dBm
	接口 (WAN)	10/100/1000Mbps
	接口 (LAN)	10/100/1000Mbps or 1000Mbps SFP
	按鍵	1*Reset 鍵
	指示燈	1*POWER 指示燈、1*系統指示燈、1*5.8G 工作指示燈
	工作溫度	-40℃~70℃
	存儲溫度	-40℃~85℃
	工作濕度	5%~95%RH 不凝結
	浪涌抗擾度	POE/GE：共模 4KV，差模 2KV
	靜電釋放抗擾度	接觸放電：6KV，空氣放電：8KV
	安裝套件	2 x RJ45 M25 PG 防水接頭（可選 SFP 防水接頭） 1 x 吸頂式安裝套件 1 x 48V 0.5A POE 適配器 1 x AC 電源線 1 x 產品使用說明書 1 x 產品合格證&保修卡
軟件規格	工作協議	802.11 a/n/ac
	最高速率	867Mbps
	頻率范圍	5180~5320MHz、5745~5825MHz
	信道寬度	20/40/80MHz
	工作模式	WDS 接入點，WDS 客戶端
	安全配置	WPA2-PSK，隱藏 SSID，IP/MAC 過濾
	應用模式	WDS 接入點，WDS 客戶端
	配置管理	支持網頁配置、支持 AC 遠程管理、支持 SNMP 管理
	以太網軟件特性	支持 IPv4/IPv6 雙協議棧 DNS、HTTP、IPv4、LLDP、Proxy ARP、SMTP、SNMP v2c/v3、Syslog、TCP/IP、 SSH、UDP、VLAN
	動態頻率選擇	支持智能信道分析&自動最優信道選擇 支持 5GHz DFS
	智能帶寬限速	支持基于 IP 和 MAC 的上下行速率限制
	物聯網擴展	預留 UART 接口，支持藍牙、ZigBee、UWB 等物聯網應用擴展
	其他	定時重啟，QoS，Watchdog
	應用場景	無線視頻監控（交通、城市、公安、油氣田管道、森林防火防盜、小區等重點區域監控） 鐵路、交通、電力等行業的無線視頻/數據傳輸以及無線覆蓋 運營商無線骨干網構建 農村信息化建設無線網絡覆蓋

產品尺寸

接口圖示

天線輻射圖

產品規格

MX5011B-DI16 是一款支持 IEEE 802.11an/ac 協議的室外遠距離無線網橋，推薦使用距離 0~3km，支持 MIMO 2*2 標準，最高速率 867Mbps。 能夠支持 WDS 接入點/WDS 客戶端等多種無線模式，滿足不同的應用需求，支持千兆以太網口，靈活適用于不同的網絡接入方案。本產品支持點對點，點對多點組網，能夠有效解決點對多點網絡下的網絡沖突和隱藏節點問題，大幅提升整體網絡性能，提供穩定無線信號傳輸，確?？蛻粝硎芊€(wěn)定、高質量、便捷的無線網絡服務。

MX5011B-DI16能夠為客戶提供穩定無線信號傳輸，確?？蛻粝硎芊€(wěn)定、高質量、便捷的無線網絡服務。產品融合了多項業界領先的核心成果，確保多種場景下穩定、可靠傳輸及高吞吐量性能表現。

產品結構設計充分考慮到惡劣環境下的應用，設計符合 IP67 標準，是工業級 Wi-Fi 網橋設備的理想選擇。

產品特征

• 支持 IEEE 802.11a/n/ac 標準

• 最高傳輸速率 867Mbps

• 支持智能 QoS 功能，通過強大的報文識別、優先級設定、優先級調度功能，實現語音、視頻、或指定報文的優先傳輸，滿足多種業務需求

• 系統支持主備雙固件切換，雙固件分區自動同步備份、系統故障自動檢測切換，增強設備穩定性，實現系統故障自動恢復功能

• 支持網頁管理，使得設備的安裝維護更加便捷

• 支持 802.3af 協議（POE）

• 支持桿架式安裝，水平、垂直角度可調節

• 支持千兆以太網口/SFP，適應多類型網絡接入

• 防護等級達到 IP67，適應多種環境

       *無線控制器需要另行購買

產品規格

硬件規格	外殼	金屬+PC
	主機尺寸	262mm*194mm*72mm
	凈重	1450g
	安裝方式	桿架式安裝
	防護等級	IP67
	天線增益	16dBi
	天線類型	內置定向天線
	傳輸距離	0～5km
	供電方式	48V 0.5A POE
	最大功耗(W)	12W
	最大發射功率	27dBm
	接口 (WAN)	10/100/1000Mbps
	接口 (LAN)	10/100/1000Mbps or 1000Mbps SFP
	按鍵	1*Reset 鍵
	指示燈	1*POWER 指示燈、1*系統指示燈、1*5.8G 工作指示燈
	工作溫度	-40℃~70℃
	存儲溫度	-40℃~85℃
	工作濕度	5%~95%RH 不凝結
	浪涌抗擾度	POE/GE：共模 4KV，差模 2KV
	靜電釋放抗擾度	接觸放電：6KV，空氣放電：8KV
	安裝套件	2 x RJ45 M25 PG 防水接頭（可選 SFP 防水接頭） 1 x 吸頂式安裝套件 1 x 48V 0.5A POE 適配器 1 x AC 電源線 1 x 產品使用說明書 1 x 產品合格證&保修卡
軟件規格	工作協議	802.11 a/n/ac
	最高速率	867Mbps
	頻率范圍	5180~5320MHz、5745~5825MHz
	信道寬度	20/40/80MHz
	工作模式	WDS 接入點，WDS 客戶端
	安全配置	WPA2-PSK，隱藏 SSID，IP/MAC 過濾
	應用模式	WDS 接入點，WDS 客戶端
	配置管理	支持網頁配置、支持 AC 遠程管理、支持 SNMP 管理
	以太網軟件特性	支持 IPv4/IPv6 雙協議棧 DNS、HTTP、IPv4、LLDP、Proxy ARP、SMTP、SNMP v2c/v3、Syslog、TCP/IP、 SSH、UDP、VLAN
	動態頻率選擇	支持智能信道分析&自動最優信道選擇 支持 5GHz DFS
	智能帶寬限速	支持基于 IP 和 MAC 的上下行速率限制
	物聯網擴展	預留 UART 接口，支持藍牙、ZigBee、UWB 等物聯網應用擴展
	其他	定時重啟，QoS，Watchdog
	應用場景	無線視頻監控（交通、城市、公安、油氣田管道、森林防火防盜、小區等重點區域監控） 鐵路、交通、電力等行業的無線視頻/數據傳輸以及無線覆蓋 運營商無線骨干網構建 農村信息化建設無線網絡覆蓋

產品概述

MX4011B-DE29 是一款支持 IEEE 802.11a/n協議的室外遠距離無線網橋，最遠傳輸距離 50km，支持 MIMO 2*2 標準，最高速率300Mbps。 能夠支持 WDS 接入點/WDS 客戶端等多種無線模式，滿足不同的應用需求，支持千兆以太網口，靈活適用于不同的網絡接入方案。支持點對點，點對多點組網，能夠有效解決點對多點網絡下的網絡沖突和隱藏節點問題，大幅提升整體網絡性能，提供穩定無線信號傳輸，確?？蛻粝硎芊€(wěn)定、高質量、便捷的無線網絡服務。

MX4011B-DE29能夠為客戶提供穩定無線信號傳輸，確?？蛻粝硎芊€(wěn)定、高質量、便捷的無線網絡服務。產品融合了多項業界領先
的核心成 果，確保多種場景下穩定、可靠傳輸及高吞吐量性能表現。適用于農村 WISP，森林防火，固邊工程等應用場景。

產品結構設計充分考慮到惡劣環境下的應用，設計符合IP68標準，采用外置高增益拋物面定向天線，是工業級無線基站網橋設備的理想選擇。

產品特征

• 支持 IEEE 802.11a/n標準
• 最高傳輸速率 300Mbps
• 支持智能 QoS 功能，通過強大的報文識別、優先級設定、優先級調度功能，實現語音、視頻、或指定報文的優先傳輸，滿足多種業務需求
• 支持 802.3at 協議（POE）
• 天線抱桿式安裝，水平、垂直角度可調節
• 支持千兆以太網口，適應多類型網絡接入
• 防護等級達到 IP68，適應多種環境
• 天線增益 29dBi，超遠距離傳輸，可以達到 50km

產品規格

硬件規格	主機尺寸	217x217x68mm
	凈重	1.5kg
	安裝方式	抱桿 30mm≤立桿直徑≤50mm
	防護等級	IP66
	天線增益	29dBi
	天線波束寬度	水平角度6°垂直角度6°
	天線安裝方式	抱桿 30mm≤立桿直徑≤50mm
	天線尺寸	?600
	天線凈重	2.26kg
	供電方式	48V POE+
	最大功耗(W)	15W
	平均功耗(W)	10W
	處理器	AR9344
	內存	64MB DRAM, 8MB Flash
	網絡接口	1*10/100/1000Mbps
	射頻接口	2*N 型接頭
	最大發射功率	30dBm
	工作溫度	-40℃~70℃
	存儲溫度	-40℃~85℃
	工作濕度	5%~95%RH 不凝結
	浪涌抗擾度	POE/GE：共模 4KV，差模 2KV
	靜電釋放抗擾度	接觸放電：4KV，空氣放電：6KV
	抗風風速	150km/h
軟件規格	工作協議	802.11a/n
	頻率范圍	5180~5320MHz、5745~5825MHz（中國） 5180~5320MHz、5500~5720MHz、5745~5825MHz（美國 ） 5160~5340MHz、5480~5720MHz、5745~5865MHz（印度） 5160~5340MHz、5480~5720MHz、5745~5825MHz（阿聯酋） 5745~5805MHz（印度尼西亞） 頻率范圍：4920~6100MHz（使用時應遵循當?shù)胤煞ㄒ?guī)要求） *以上頻率需特定版本支持
	工作模式	接入點，客戶端，WDS接入點，WDS客戶端
	安全配置	WPA2-PSK，隱藏SSID，IP/MAC過濾
	網絡模式	網橋/路由
	配置管理	支持網頁配置、支持AC遠程管理、支持SNMP管理
	其他	定時重啟，VLAN支持，QoS，Watchdog

產品清單

應用拓?fù)涫疽鈭D

射頻參數

發射功率				接收靈敏度
	速率	功率	公差	速率	靈敏度	公差
11a/n	6 Mbps	27dBm	+/- 2dBm	6 Mbps	-91dBm	+/- 2dBm
	54 Mbps	24dBm	+/- 2dBm	54 Mbps	-72dBm	+/- 2dBm
	HT20 MCS0(合路)	30dBm	+/- 2dBm	HT20 MCS0	-91dBm	+/- 2dBm
	HT20 MCS7(合路)	27dBm	+/- 2dBm	HT20 MCS7	-70dBm	+/- 2dBm
	HT40 MCS0(合路)	30dBm	+/- 2dBm	HT40 MCS0	-88dBm	+/- 2dBm
	HT40 MCS7(合路)	27dBm	+/- 2dBm	HT40 MCS7	-68dBm	+/- 2dBm

*上表中合路功率為測試的單路功率+3dB

 產品尺寸

接口圖示

輻射方向圖

主機安裝

天線安裝

性能測試報告

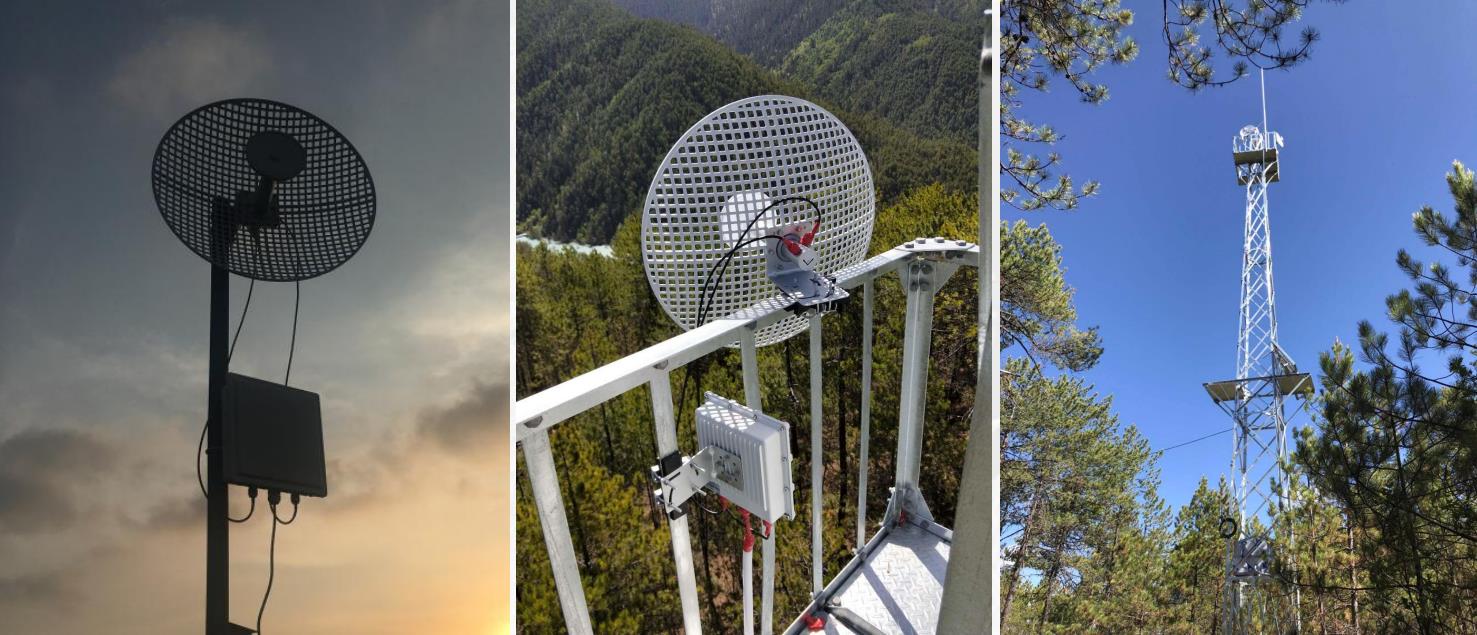

產品案例

產品概述

MX6021B-DE17 是一款支持 IEEE 802.11an/ac/ax 協議的室外遠距離無線網橋，推薦使用距離 0~5km，支持 MIMO 2*2 標準，最高速率2400Mbps。 能夠支持 WDS 接入點/WDS 客戶端等多種無線模式，滿足不同的應用需求，支持 2.5G 以太網口，靈活適用于不同的網絡接入方案。本產品支持點對點，點對多點組網，能夠有效解決點對多點網絡下的網絡沖突和隱藏節點問題，大幅提升整體網絡性能，提供穩定無線信號傳輸，確?？蛻粝硎芊€(wěn)定、高質量、便捷的無線網絡服務。

MX6021B-DE17能夠為客戶提供穩定無線信號傳輸，確保客戶享受穩定、高質量、便捷的無線網絡服務。融合了多項業界領先的核
心成果，確保多種場景下穩定、可靠傳輸及高吞吐量性能表現。產品結構設計充分考慮到惡劣環境下的應用，設計符合 IP68 標準，采用外置高增益廣角扇區天線，是工業級無線基站網橋設備的理想選擇。

產品特征

• 支持 IEEE 802.11an/ac/ax 標準
• 最高傳輸速率 2400Mbps
• 支持智能 QoS 功能，通過強大的報文識別、優先級設定、優先級調度功能，
• 實現語音、視頻、或指定報文的優先傳輸，滿足多種業務需求
• 支持 802.3bt 協議（POE+）
• 天線抱桿式安裝，水平、垂直角度可調節
• 支持 2.5G 以太網口，適應多類型網絡接入
• 防護等級達到 IP68，適應多種環境
• 天線增益 17dBi，最遠傳輸距離 5km

產品規格

硬件規格
外殼	金屬+PC
主機尺寸	262mm*194mm*72mm
主機凈重	1680g
安裝方式	抱桿式安裝
防護等級	IP68
天線增益	17dBi
天線類型	90°扇區定向天線
傳輸距離	0～5km
供電方式	48V 1.25A POE
最大功耗(W)	<18W
最大發射功率	24dBm
接口(WAN)	100/1000Mbps/2.5GMbps
接口(LAN)	100/1000Mbps
按鍵	1*Reset鍵
指示燈	1*POWER 指示燈、1*5.8G 工作指示燈
工作溫度	-40℃~70℃
存儲溫度	-40℃~85℃
工作濕度	5%~95%RH不凝結
浪涌抗擾度	POE/GE：共模 4KV，差模 2KV
靜電釋放抗擾度	接觸放電：6KV，空氣放電：8KV
安裝套件	2 x RJ45 M25 PG 防水接頭 1 x 扇區天線 1 x 抱桿式安裝套件 1 x 48V 1.25A POE 適配器 1 x AC 電源線 1 x 產品使用說明書 1 x 產品合格證&保修卡
軟件規格
工作協議	802.11 an/ac/ax
最高速率	2400Mbps
頻率范圍	5180~5320MHz、5745~5825MHz
信道寬度	20/40/80/160MHz
工作模式	WDS 接入點，WDS 客戶端
安全配置	WPA2-PSK，隱藏 SSID，IP/MAC 過濾
應用模式	AP、Client
配置管理	支持網頁配置
以太網軟件特性	支持 IPv4/IPv6 雙協議棧 1024-QAM、MU-MIMO、UL/DL OFDMA、Network processing unit (NPU)、DNS、HTTPS、IPv4、LLDP、Proxy ARP、SMTP、SNMP v2c/v3、Syslog、TCP/IP、SSH、UDP、VLAN
動態頻率選擇	支持智能信道分析&自動最優信道選擇，支持 5.8GHz DFS
智能帶寬限速	支持基于 IP 和 MAC 的上下行速率限
物聯網擴展	預留 UART 接口，支持藍牙、ZigBee、UWB 等物聯網應用擴展
其他	定時重啟，QoS，Watchdog
應用場景	無線視頻監控（交通、城市、公安、油氣田管道、森林防火防盜、小區等重點區域監控） 鐵路、交通、電力等行業的無線視頻/數據傳輸以及無線覆蓋 運營商無線骨干網構建 農村信息化建設無線網絡覆蓋

 產品尺寸

接口圖示

天線輻射圖

產品概述

MX6021B-DI16 是一款支持 IEEE 802.11an/ac/ax 協議的室外遠距離無線網橋，推薦使用距離 0~5km，支持 2*2 MIMO 標準，最高速率 2400Mbps。支持 WDS 接入點/WDS 客戶端等多種工作模式，滿足不同的應用需求，支持 2.5G 以太網口，靈活適用于不同的上行網絡接入方案。支持點對點，點對多點組網，能夠有效解決點對多點網絡下的網絡沖突和隱藏節點問題，大幅提升整體網絡性能，提供穩定無線信號傳輸，確?？蛻粝硎芊€(wěn)定、高質量、便捷的無線網絡服務。

MX6021B-DI16能夠為客戶提供穩定無線信號傳輸，確?？蛻粝硎芊€(wěn)定、高質量、便捷的無線網絡服務。產品融合了多項業界領先的核心成果，確保多種場景下穩定、可靠傳輸及高吞吐量性能表現。

產品結構設計充分考慮到惡劣環境下的應用，設計符合 IP68 標準，是工業級 Wi-Fi 網橋設備的理想選擇。

產品特征

• 支持 IEEE 802.11an/ac/ax 標準
• 最高傳輸速率 2400Mbps
• 支持智能 QoS 功能，通過強大的報文識別、優先級設定、優先級調度功能，實現語音、視頻、或指定報文的優先傳輸，滿足多種業務需求
• 支持 802.3bt 協議（POE+）
• 支持抱桿式安裝，水平、垂直角度可調節
• 支持 2.5G 以太網口，適應多類型網絡接入
• 防護等級達到 IP68，適應多種環境
• 天線增益 16dBi，最遠傳輸距離 5km

產品規格

硬件規格
外殼	金屬+PC
主機尺寸	262mm*194mm*72mm
主機凈重	1680g
安裝方式	抱桿式安裝
防護等級	IP68
天線增益	16dBi
天線類型	內置天線
傳輸距離	0～5km
供電方式	48V 1.25A POE
最大功耗(W)	<18W
最大發射功率	27dBm
接口(WAN)	100/1000Mbps/2.5GMbps
接口(LAN)	100/1000Mbps
按鍵	1*Reset鍵
指示燈	1*POWER 指示燈、1*5.8G 工作指示燈
工作溫度	-40℃~70℃
存儲溫度	-40℃~85℃
工作濕度	5%~95%RH不凝結
浪涌抗擾度	POE/GE：共模 4KV，差模 2KV
靜電釋放抗擾度	接觸放電：6KV，空氣放電：8KV
安裝套件	2 x RJ45 M25 PG 防水接頭 1 x 扇區天線 1 x 抱桿式安裝套件 1 x 48V 1.25A POE 適配器 1 x AC 電源線 1 x 產品使用說明書 1 x 產品合格證&保修卡
軟件規格
工作協議	802.11 an/ac/ax
最高速率	2400Mbps
頻率范圍	5180~5320MHz、5745~5825MHz
信道寬度	20/40/80/160MHz
工作模式	WDS 接入點，WDS 客戶端
安全配置	WPA2-PSK，隱藏 SSID，IP/MAC 過濾
應用模式	AP、Client
配置管理	支持網頁配置
以太網軟件特性	支持 IPv4/IPv6 雙協議棧 DNS、HTTPS、IPv4、LLDP、Proxy ARP、SMTP、SNMP v2c/v3、Syslog、TCP/IP、 SSH、UDP、VLAN
動態頻率選擇	支持智能信道分析&自動最優信道選擇，支持 5.8GHz DFS
智能帶寬限速	支持基于 IP 和 MAC 的上下行速率限制
物聯網擴展	/
其他	定時重啟，QoS，Watchdog
應用場景	無線視頻監控（交通、城市、公安、油氣田管道、森林防火防盜、小區等重點區域監控） 鐵路、交通、電力等行業的無線視頻/數據傳輸以及無線覆蓋運營商無線骨干網構建 農村信息化建設無線網絡覆蓋

產品尺寸

接口圖示
